中达电通WPS-48 30ZE 200A）电源柜产品特色 ● 模块容许电网输入电压变化范围宽(90Vac~300Vac)，可承受380Vac，模块不损坏 ● 整流模块采用**的软开关技术，功率密度高 ● 采用**的拓朴电路，宽负载范围内实现软开关技术，转换** ● 采用Interleave PFC技术，功率因数大于0.99，交流输入电流谐波失真低，小于5% ● 高功率密度：功率密度大于2W/cm3(34W/inch3) ● 智能监控单元对蓄电池采用**的充电管理模式，有助于延长电池使用寿命 ●具有对蓄电池电压进行温度补偿功能 ●具有低压隔离开关, 保护电池以避免过度放电 ● 系统具有效能管理功能，可以有效地提高系统的工作效率，达到节能减排的目的。 ● 系统内整流模块可热插拔，所有调节、操作都在系统前部，因而系统安装、扩容和维护*为方便。 ●**的负载均流技术, 均流特性*佳 ●具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高 ●具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高 ●系统具有防尘、防水、防热、防冷、防潮、防霉、防腐蚀和防盗等多种功能， 适应环境能力强，可在室外各种恶劣环境中正常使用 ●系统可承受1120W/m2等级太阳辐射 ●低温地区系统可配置加热装置，能适应环境温度范围 - 40℃-45℃的恶劣条件考验 ●系统铁质外壳和支架, 零件具有双层防锈措施, 非铁质的金属外壳, 具有防氧化保护膜或防氧化处理 ●机柜一体成形、门板嵌入、铰链内藏，具有良好防盗、防撬及防擅自拆卸等防盗措施 ●机柜可预留5U高度19寸宽的空间提供给客户使用 ●防护等级：热交换型：电源舱IP55；风冷型：电源舱IP45；电池舱IP44 ●电池仓与电源仓相互独立，风扇散热采用温控，电池仓独立风扇散热 ●系统装有多级防雷、防浪涌电压保防护装置，抗雷击能力强 ●具有系统门禁、加热器告警、系统机柜温度告警功能 ●机柜散热系统风扇采用温度调速控制，延长风扇寿命，同时达到节能效果 适用场合：产品适合 楼顶、城乡结合部、农村、旅游风景区以及高速公路沿线、山区及边缘地区的2G/3G无线网络覆盖。 外箱尺寸；1239*1040*2300（mm） 生产单位；中达电通股份有限公司 模块型号；ESR-48/56A C 中兴ZXDU68 W201 中大型室外电源系统 供应中兴监控模块 ZXDU58 B900嵌入式电源 供应中兴ZXDU68-T601室内通信电源机柜 供应ZTE中兴ZXDU68 S601通信电源系统机柜 理士蓄电池FT12-150 12V150Ah详细参数价格 理士蓄电池 FT12-200 （12V150AH）通讯基站 供应理士蓄电池FT12-150 12V150Ah通讯基站 供应双登6-FMX-150B，12V150AH通信基站 供应双登6-FMX-150C 12V150AH通讯基站 供应双登蓄电池6-FMX-150A（12V150AH） 供应双登6-FMX-100A狭长型12V100AH 供应双登蓄电池6-FMX-100C/12V100AH报价 供应双登蓄电池6-FMX-100B通讯基站 供应艾默生NetSure 211C46嵌入式电源控制 供应艾默生EMERSON R48-5800A 通信开关电源 供应艾默生R48-1800A通信电源模块 供应艾默生 R48-3500e通信电源 供应艾默生NetSure731 A41嵌入式通信电源 供应艾默生嵌入式电源NetSure701A41 供应艾默生NetSure531 A41通信电源 艾默生PS48600-3B-2900U通信电源48V600A 供应华为ETP4890通信电源48V90A 供应华为嵌入式电源ETP4830系统 供应南都蓄电池6-GFM-150F通讯基站 供应南都蓄电池6-GFM-105F/12V10**H 供应圣阳蓄电池FTA12-150 12V150AH通讯基站 供应圣阳蓄电池FTA12-200通讯基站12V200AH 供应灯塔蓄电池6-GFMF-150通讯基站 供应光宇蓄电池6-GFMX-150JC/H 12V150AH 供应光宇蓄电池6-GFMX-150JC/H 12V150AH 供应中兴派能48v50ah磷酸铁锂蓄电池 供应佳贝思磷酸铁锂电池 48V 60A 包容量 供应比亚迪48V50AH磷酸铁蓄电池通讯基站 上海航天4850ah 供应上海航天4850ah磷酸铁锂蓄电池通讯基站 中达电通/台达WPS-48/30ZE室外一体化48v200A电源柜 WPS系列室外通信电源系统 TELECOM POWER SYSTEM  WPS系列室外通信电源系统 中达电通WPS系列室外通信电源系统是本公司集多年开发通信电源的经验和技术， 为满足客户室外通信系统的供电需求而开发的新型电源系统。产品适合大楼顶部、城乡 结合部、农村、旅游风景区以及高速公路沿线、山区及边缘地区。产品安装施工方便、 投资少，维护成本低，是低成本小型化室外通信系统的理想供电系统。       产品特色： ・模块容许电网输入电压变化范围宽(90Vac~300Vac),可承受380Vac,模块不损坏 •整流模块采用先进的软开关技术，功率密度高 •采用先进的拓扑电路，宽负载范围内实现软开关技术，转换效率高 •采用Interleave PFC技术，功率因数大于0.99,交流输入电流谐波失真低，小于5% •高功率密度：功率密度大于2W/cm3(34W/inch3) •智能监控单元对蓄电池采用先进的充电管理模式，有助于延长电池使用寿命 •具有对蓄电池电压进行温度补偿功能 •具有低压隔离开关，保护电池以避免过度放电 •系统具有效能管理功能，可以有效地提高系统的工作效率，达到节能减排的目的 •系统内整流模块可热插拔，所有调节、操作都在系统前部，因而系统安装、扩容和维护极为方便 •先进的负载均流技术，均流特性极佳 •具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高 •系统具有防尘、防水、防热、防冷、防潮、防霉、防腐蚀和防盗等多种功能，适应环境能力强， 可在室外各种恶劣环境中正常使用 ・系统可承受1120W/m2等级太阳辐射 •低温地区系统可配置加热装置，能适应环境温度范围-40°C-45°C的恶劣条件考验 •系统铁质外壳和支架，零件具有双层防锈措施，非铁质的金属外壳，具有防氧化保护膜或防氧化处理 •机柜一体成形、门板嵌入、铉链内藏，具有良好防盗、防撬及防擅自拆卸等防盗措施 •防护等级：热交换型：电源仓IP55,电池仓IP44;风冷型：电源仓IP45,电池仓IP44 •电池仓与电源仓相互独立，风扇散热采用温控，电池仓独立风扇散热 •系统装有多级防雷、防浪涌电压保防护装置，抗雷击能力强 •具有系统门禁、加热器告警、系统机柜温度告警功能 •机柜散热系统风扇采用温度调速控制，延长风扇寿命，同时达到节能效果 适用场合 产品适合楼顶、城乡结合部、农村、旅游风景区以及高速公路沿线、山区及边缘地区的2G/3G 无线网络覆盖。 型号列表（1）
机种号 WPS-48/150ZAF WPS-48/150ZBF WPS-48/150ZCF WPS-48/250YBF WPS-48/250YAF WPS-48/250YCF 监控模块 CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H 整流模块 DPR48/30-D-DCE DPR48/30-D-DCE DPR48/30-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE 最大输出容量 150A 150A 150 A 200A 200A 200A 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 设备尺寸（mm） 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 1150mm(H) 1450mm(H) 1750mm(H) 1450mm(H) 1150mm(H) 1750mm(H) 系统重量（kg） （不含电池） 68kg 118kg 128kg 118kg 68kg 128kg 电池配置 （选配） 另配电池柜 100AH 2组8节 150AH 2组8节 100AH 2组8 节 另配电池柜 150AH 2组8 节 注：1. DPR48/50-D-DCE与DPR48/30-D-DCE除容量不同外，模块的外形、接口及通信互相兼容 DPR48/50-D-DCE与DPR48/30-D-DCE模块在380VOC输入时，模块自动保护不损坏 2. 上述机种所配电池为狭长型阀控铅酸电池，电池组数为2组，每组4节 电池参考尺寸：100AH 尺寸 125mm（W）x558mm（D）x224mm（H）; 150AH 尺寸 125mm（W）x558mm（D） x315mm（H） 3. 另配标准电池柜最大安装电池（狭长型）150AH2组8节 4. 系统重量包含机柜及模块重量，不含电池重量 基本配置
机种号 WPS-48/150ZAF WPS-48/150ZBF WPS-48/150ZCF WPS-48/250YBF WPS-48/250YAF WPS-48/250YCF 监控模块 CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H 整流模块 DPR48/30-D-DCE DPR48/30-D-DCE DPR48/30-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE 最大输出容量 150A 150A 150 A 200A 200A 200A 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 设备尺寸（mm） 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 1150mm(H) 1450mm(H) 1750mm(H) 1450mm(H) 1150mm(H) 1750mm(H) 系统重量（kg） （不含电池） 68kg 118kg 128kg 118kg 68kg 128kg 电池配置 （选配） 另配电池柜 100AH 2组8节 150AH 2组8节 100AH 2组8 节 另配电池柜 150AH 2组8 节 直流室外风冷型系列电源 本系列室外电源采用智能风冷散热，防护等级达到IP45,最大可配置5台 MCS1800C系列或4台MCS3000D系列整流模块。系统由电源和电池两部分组成， 机柜型式分为一体式（电源部分与电池部分集成在一个机柜内部）和分体式（电源部分 与电池部分别由单独的电源柜与电池柜组成）两种。电源部分包括：交流配电单元、 整流模块、监控单元和控制电路。按照机柜形式和安装电池不同，有多款产品满足 不同需求，见表1:
交流输入开关 系统最大容量 63A X 1路（单相） -48/150A （最多可以配置5台MCS1800C整流模块） -48/200A （最多可以配置4台MCS3000D整流模块） 维护插座 监控单元 蓄电池仓 低压隔离保护 负载分路 三孔万能插座10A X 1 CUC- 09H 可安装2组共8节12V150AH蓄电池（狭长型） 两路 次要负载20AX5路（断路器） 重要负载16Ax4路（断路器） 电池分路 客户空间 机柜防护等级 100A X 2路（断路器） 5U高、19 “宽、深度400mm IP45 可选配置

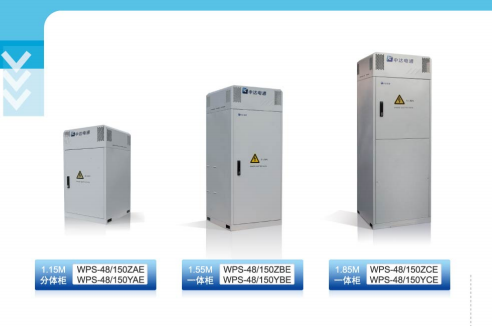

电池 加热器 防雷器 12V （狭长型）150AHX8以下，详见表1 2组（每层电池一组） B级避雷器60KA 型号列表（2） 1.85M —体柜 WPS-48/150ZCE WPS-48/150YCE

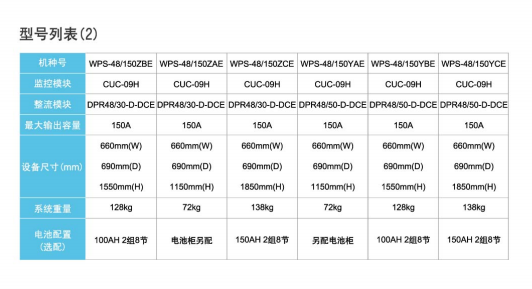

机种号 WPS-48/150ZBE WPS-48/150ZAE WPS-48/150ZCE WPS-48/150YAE WPS-48/150YBE WPS-48/150YCE 监控模块 CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H 整流模块 DPR48/30-D-DCE DPR48/30-D-DCE DPR48/30-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE 最大输出容量 150A 150A 150A 150A 150A 150A 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 设备尺寸（mm） 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 1550mm(H) 1150mm(H) 1850mm(H) 1150mm(H) 1550mm(H) 1850mm(H) 系统重■ 128kg 72kg 138kg 72kg 128kg 138kg 电池配置 （选配） 100AH 2组8节 电池柜另配 150AH 2组8 节 另配电池柜 100AH 2组8节 150AH 2组8 节 注：1.DPR48/50-D-DCE与DPR48/36D-DCE除容量不同外，模块的外形、接口及通信互相兼容 DPR48/50-D-DCE与DPR48/30-D-DCE模块在380VQC输入时，模块自动保护不损坏 2. 上述列表的机种所配电池为狭长型阀控铅酸电池，电池组数为2组，每组电池4节 电池参考尺寸：100AH 尺寸 125mm（W）x558mm（D）x224mm（H）; 150AH 尺寸 125mm（W）x558mm（D）x315mm（H） 3. 另配标准电池柜最大安装电池（狭长型）150AH 2组8节 4. 系统重量包含机柜及模块重量，不含电池重量 基本配置
机种号 WPS-48/150ZBE WPS-48/150ZAE WPS-48/150ZCE WPS-48/150YAE WPS-48/150YBE WPS-48/150YCE 监控模块 CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H CUC-09H 整流模块 DPR48/30-D-DCE DPR48/30-D-DCE DPR48/30-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE DPR48/50-D-DCE 最大输出容量 150A 150A 150A 150A 150A 150A 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 660mm(W) 设备尺寸（mm） 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 690mm(D) 1550mm(H) 1150mm(H) 1850mm(H) 1150mm(H) 1550mm(H) 1850mm(H) 系统重■ 128kg 72kg 138kg 72kg 128kg 138kg 电池配置 （选配） 100AH 2组8节 电池柜另配 150AH 2组8 节 另配电池柜 100AH 2组8节 150AH 2组8 节 直流室外热交换型系列电源 本系列室外电源采用热交换器散热，防护等级达到IP55,最大可配置5台 MCS1800C系列或3台MCS3000D整流模块，系统由电源和电池两部分组成，机柜型 式分为一体式（电源部分与电池部分集成在一个机柜内部）和分体式（电源部分与电池 部分别由单独的电源柜与电池柜组成）两种。电源部分包括：交流配电单元、整流模 块、监控单元和控制电路。按照机柜形式和安装电池不同，有多款产品满足不同需求， 见表2：
电池 加热器 防雷器 12V （狭长型）150AHX8以下，详见表2 2组（每层电池一组） B级避雷器60KA |
