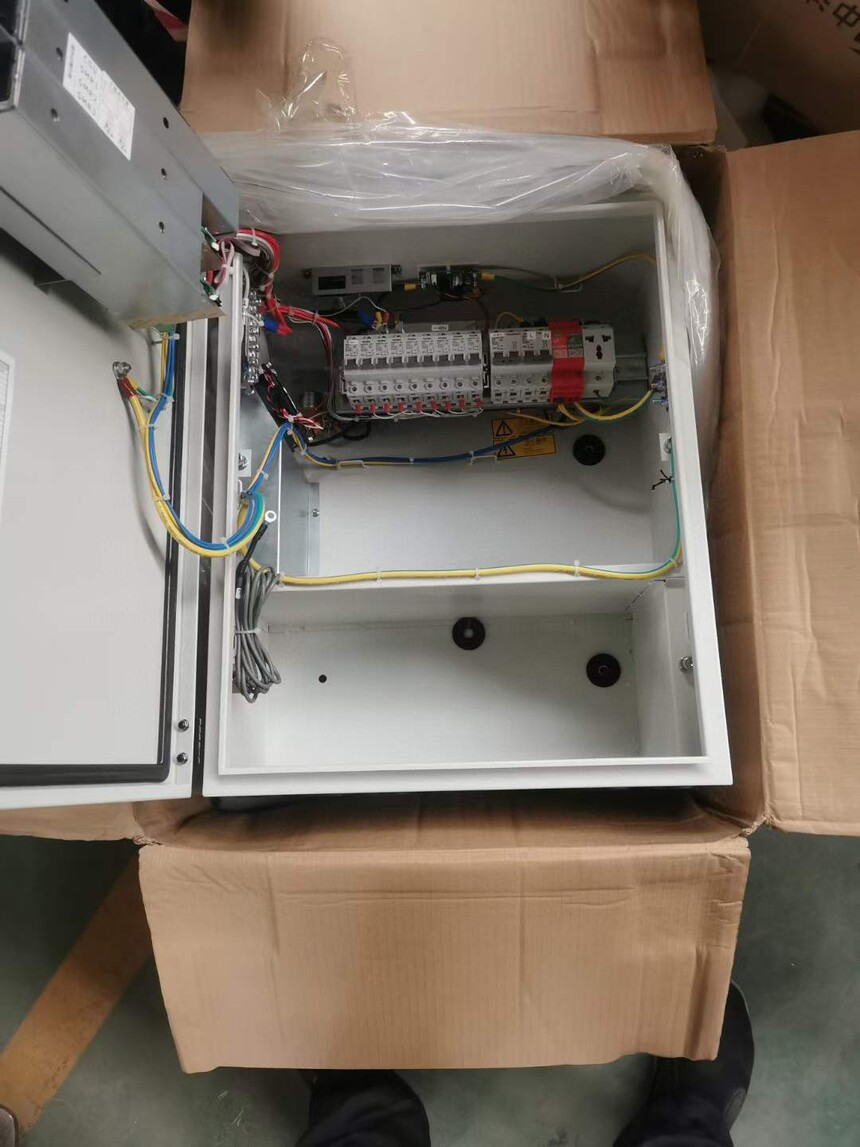

台达ESR-4815A（30A）室外壁挂式 壁挂式DPS850电源系统

中达电通\台达DPS3000E-48/50(150A)室内高频电源柜，48V开关电源，中达电通室内通信电源柜DPS3000E

1.输出电压:三相五线制，工作范围90Vac ~ 300Vac (相电压)

(注: 187Vac-300vac之间系统满功率输出; 90Vac时系统半功率输出;在90Vac ~ 186Vac为线性降功率输出)2输入频率; 45HZ ~ 66Hz

3.工作环境温度: -5°C ~40°C (推荐温度:10°C ~ 35°C)

4环境湿度;≤95%RH (不结露)

5.海拔高度: < 4000m (注 2000m ~ 3000m时，升高100m功率下降1%; 3000m ~ 4000m时,升高100m功率下降2%)

6.楼板承载力; 600kg/m2

7接地电阻; 4u或依照当地相关法规之要求

8.照明需求; 750ix (均匀照度)，或依当地法规要求

9.楼板高度; > 3m若有高架地板,则另计入

a.前方预留空间:800mm; b.后方预留空间300mm; C侧面预留空间:600mm

10.基本避雷须满足圖1:市电输入的高压配电变压器的初级侧，应装置适当的避雷器

台达ESR-4815A（30A）室外壁挂式 壁挂式DPS850电源系统

台达ESR-4815A（30A）室外壁挂式 壁挂式DPS850电源系统

中达电通台达DPS3000E-机柜安装

中达电通DPS3000E安装步骤如下:

a.根据图纸确定机柜在机房的安装位置，在安装面.上标记安装孔的位置，即膨胀螺丝的固定位置

b.用电钻在地面上已标记的安装孔位处钻孔，因安装用M12的膨胀螺丝，需选用16mm钻头,孔深为100mm。钻孔时要防止中达电通室内通信电源柜,电钻振动造成偏心，且尽力保持与地面的垂直;

c.清除钻孔表面的灰尘，将膨胀管插入预留孔中用榔头轻轻敲下去,使其顶部与地面持平;

d将机柜移动到安装位置，室纳高频电源柜，使机架上的安装孔对准地面上已插入的膨胀管的预留孔;

e.机柜就位后要做适当的水平与垂直调整，- -般使用铁片加塞在机柜着地点较低的边上或角.上，使机柜的倾斜角度小于5度，后将带上平垫和弹垫的膨胀螺栓旋入膨胀管中，用19mm的套筒拧紧螺栓。
