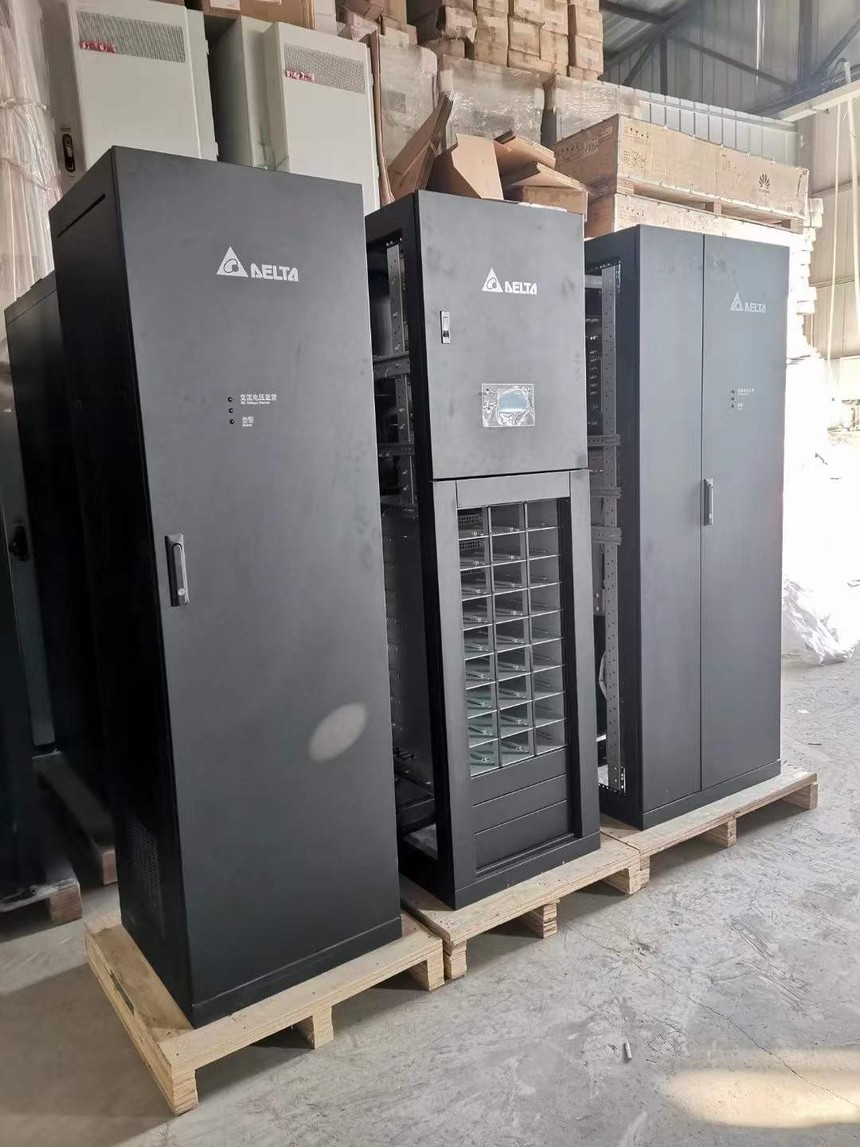

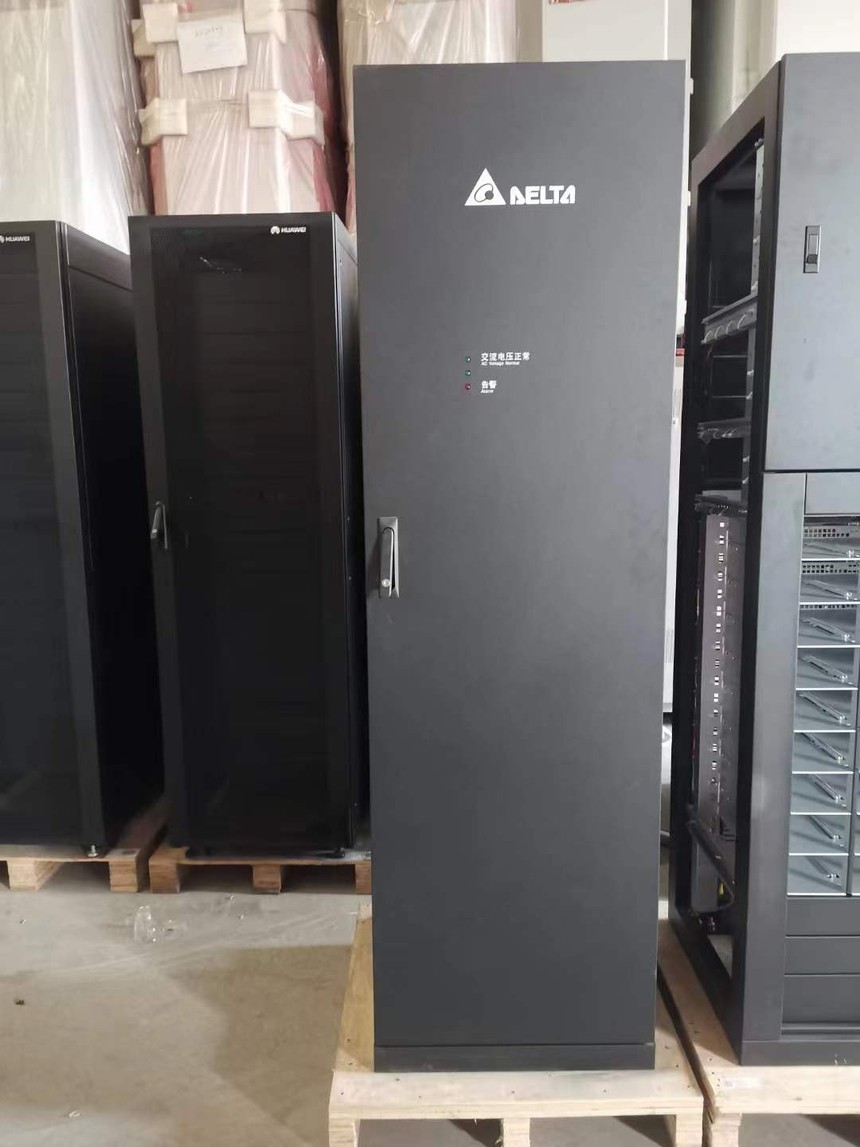

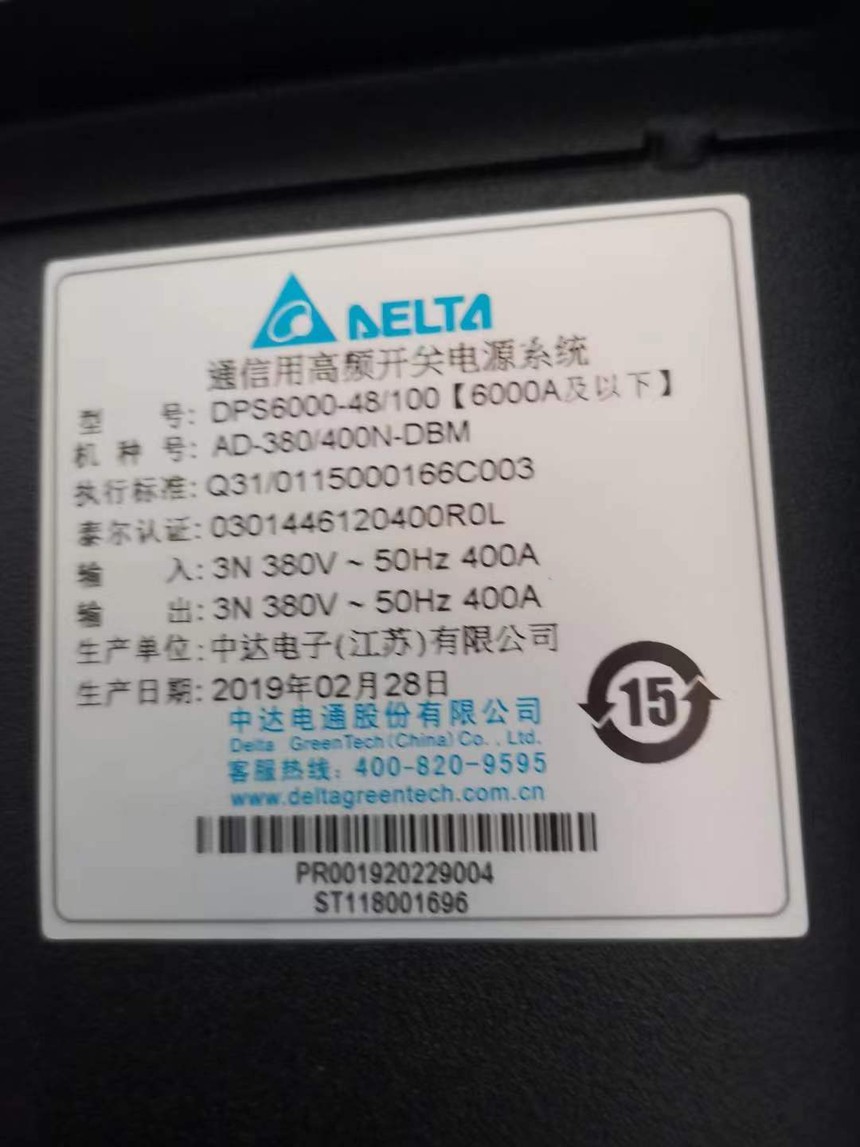

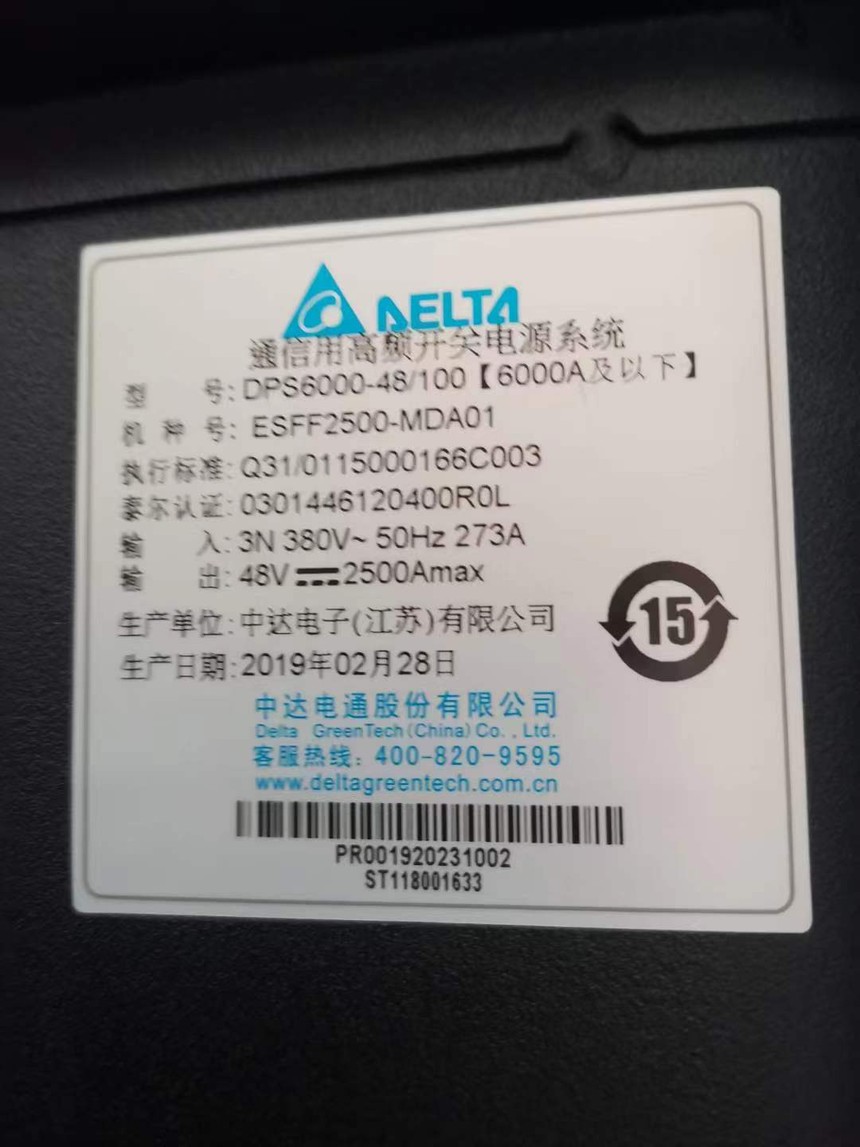

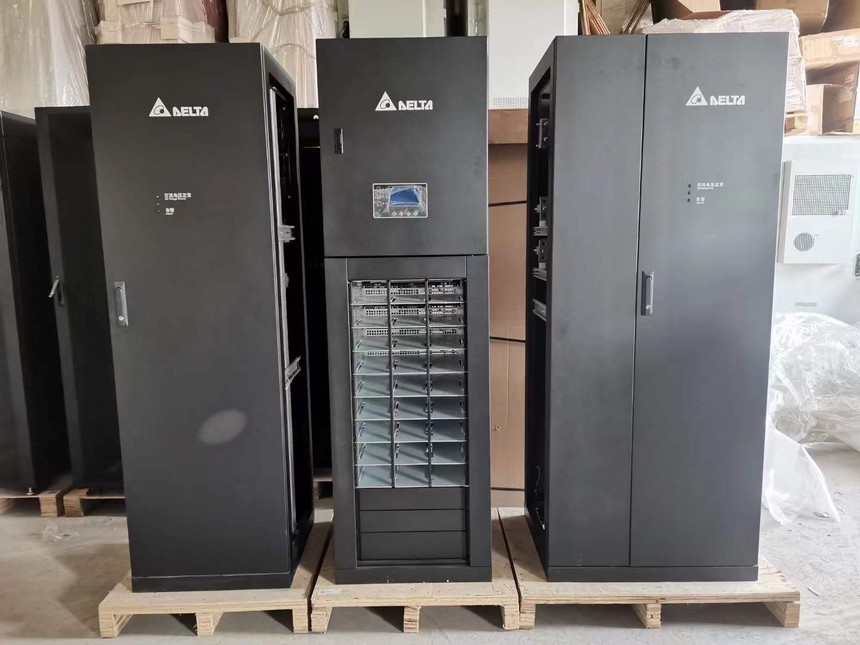

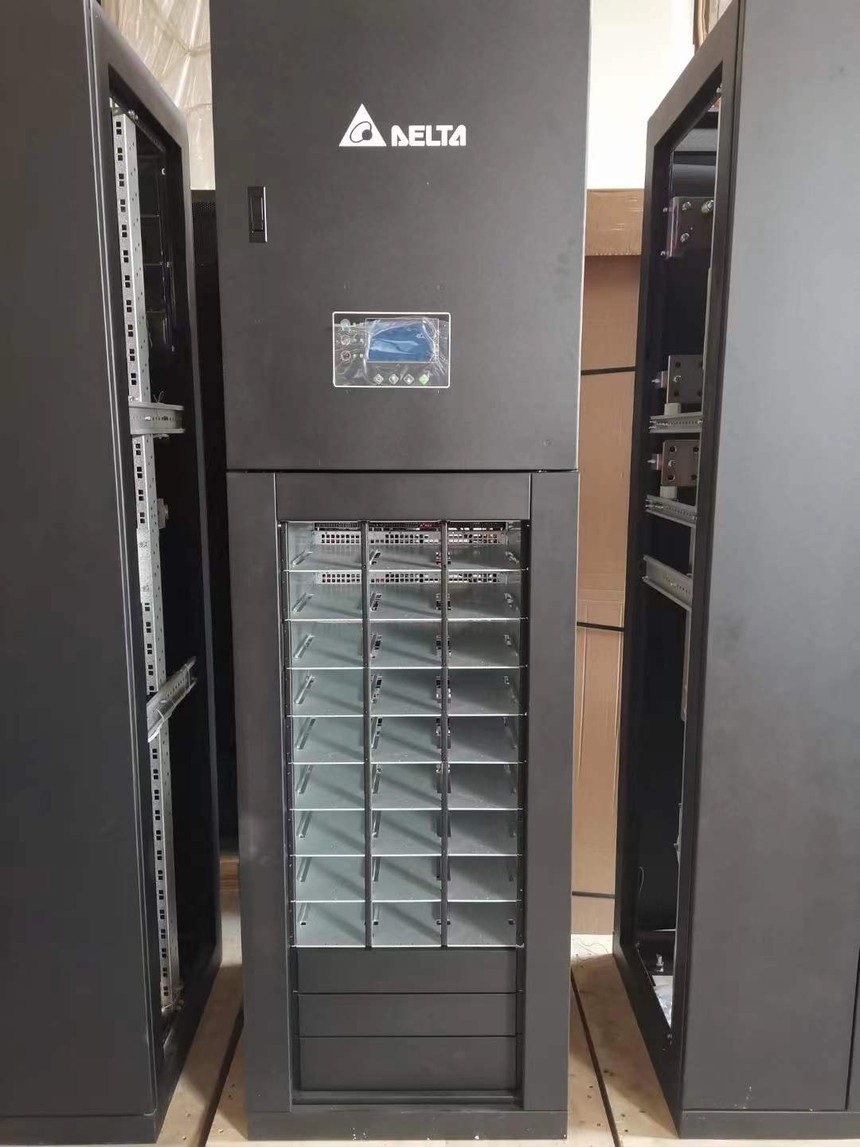

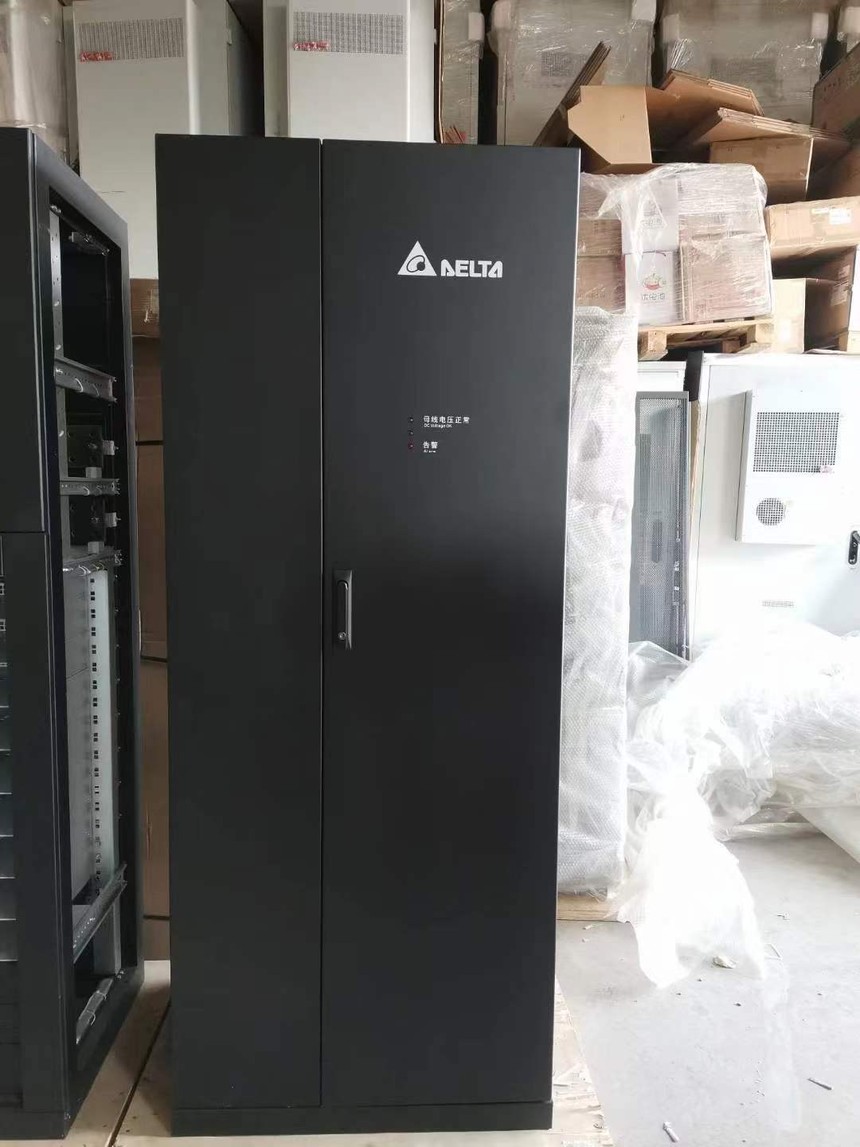

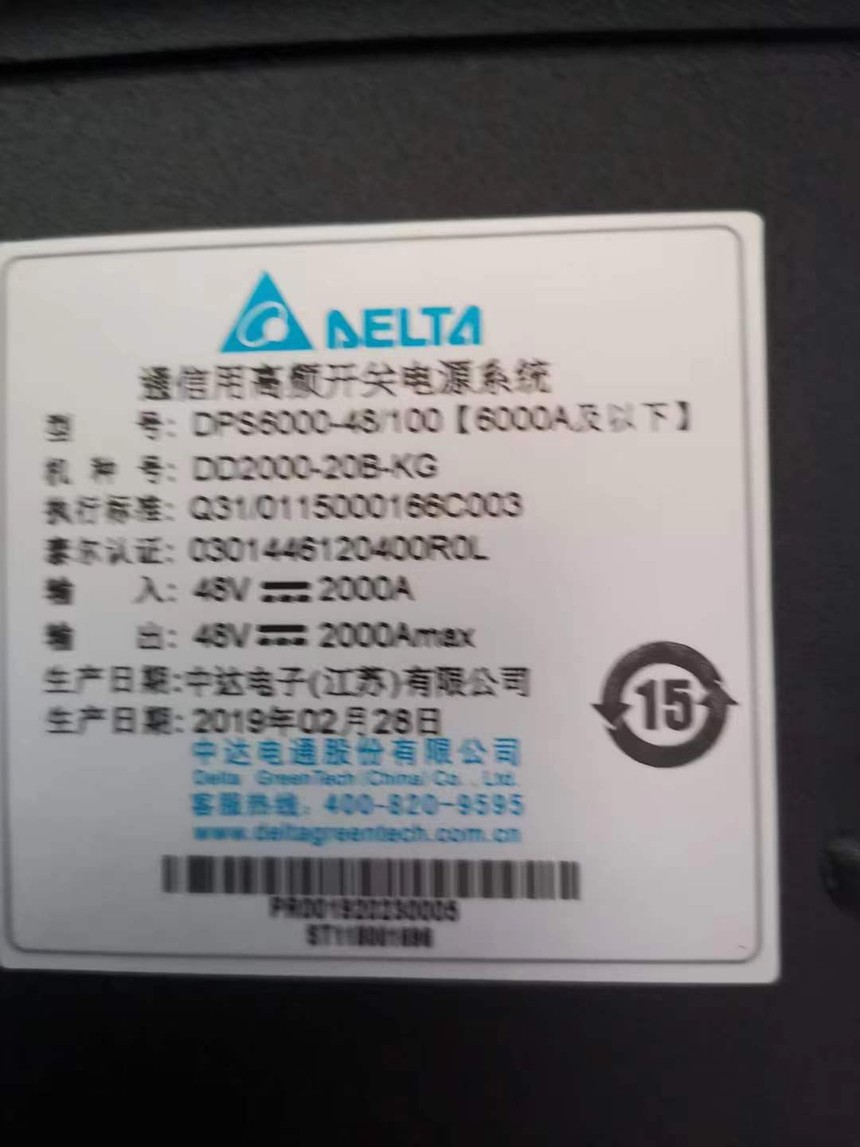

台达/中达电通DPS6000-48/100（6000A及以下）三柜合一高频开关电源系统

中达电通MCS3000D-48/50A高频开关电源系统2.2m室内通信电源

　模块参数：

　　ESR-48/56AC台达 MADE IN CHINA

　　中达电通（台达）MCS3000D基本配置

　　● 交流输入： 380Vac 三相五线制

　　● 系统容量： -48V/600A： shelf，每排4台整流模块

　　● 负载分路 ：200A×4路，100Ax4路，63Ax1路，32Ax1路，10Ax2路

　　● 电池分路：500A×2

　　中达电通（台达）MCS3000D外形尺寸与重量

　　● 尺寸(mm)：600(宽)x450(深)x1600(高)

　　● 重量(kg)： 约110kg(含12台-48V

　　MCS3000D系列整流模块

　　DPR48/50-D-DCE技术参数

直流输出

　　● 输出电压范围 -40Vdc~-59.5Vdc

　　● 额定输出电流 50A

　　● 输出功率 2880W

　　● 负载效应 ≦±0.5%

　　● 均流特性 ≦±3%

　　● 源效应 ≦±0.1%

　　● 稳压精度 ≦±0.6%

　　● 限流 20%~110%连续可调

　　● 衡重杂音 ＜2mV

　　● 宽频杂音 ＜50mV(3.4kHz~150kHz)

　　＜20mV(0.15MHz~30MHz)

　　● 峰峰杂音 ＜100mV(0MHz~20MHz)

　　中达电通（台达）MCS3000D监控单元

　　CUC-06HC技术参数

　　● 输入电压 正常直流电压-48Vdc(18~70Vdc)

　　● 显示方式 128X64点阵LCD显示

　　绿灯: 当系统正常时亮(无任何告警)

　　黄灯: 当系统告警时闪烁,均充时常亮

　　红灯: 当系统出现模块关机时亮

以上便是中达电通（台达）MCS3000D产品简介。

　　中达电通MCS3000D-48-50A应用领域：

　　● 模块容许电网输入电压变化范围宽(90Vac~300Vac)，可承受380Vac，模块不损坏。

　　● 整流模块采用先进的软开关技术，功率密度高。

　　● 采用先进的拓朴电路，宽负载范围内实现软开关技术，转换效率高

　　● 采用Interleave PFC技术，功率因数大于0.99，交流输入电流谐波失真低，小于5%。

　　● 高功率密度：功率密度大于2W/cm3(34W/incspan)；

　　● 智能监控单元对蓄电池采用先进的充电管理模式，有助于延长电池使用寿命。

　　● 系统具有效能管理功能，可以有效地提高系统的工作效率，达到节能减排的目的。

　　● 系统通过RS-232接口实现本地和远程集中监控，又可通过加装TCP/IP网卡接入局域网或广域网。

　　● 系统内整流模块可热插拔，所有调节、操作都在系统前部，因而系统安装、扩容和维护极为方便。

　　● 具有过电流、过电压、过温度等多种保护和告警功能，系统可靠性高。

　　● 系统装有多级防雷、防浪涌电压保护装置；
