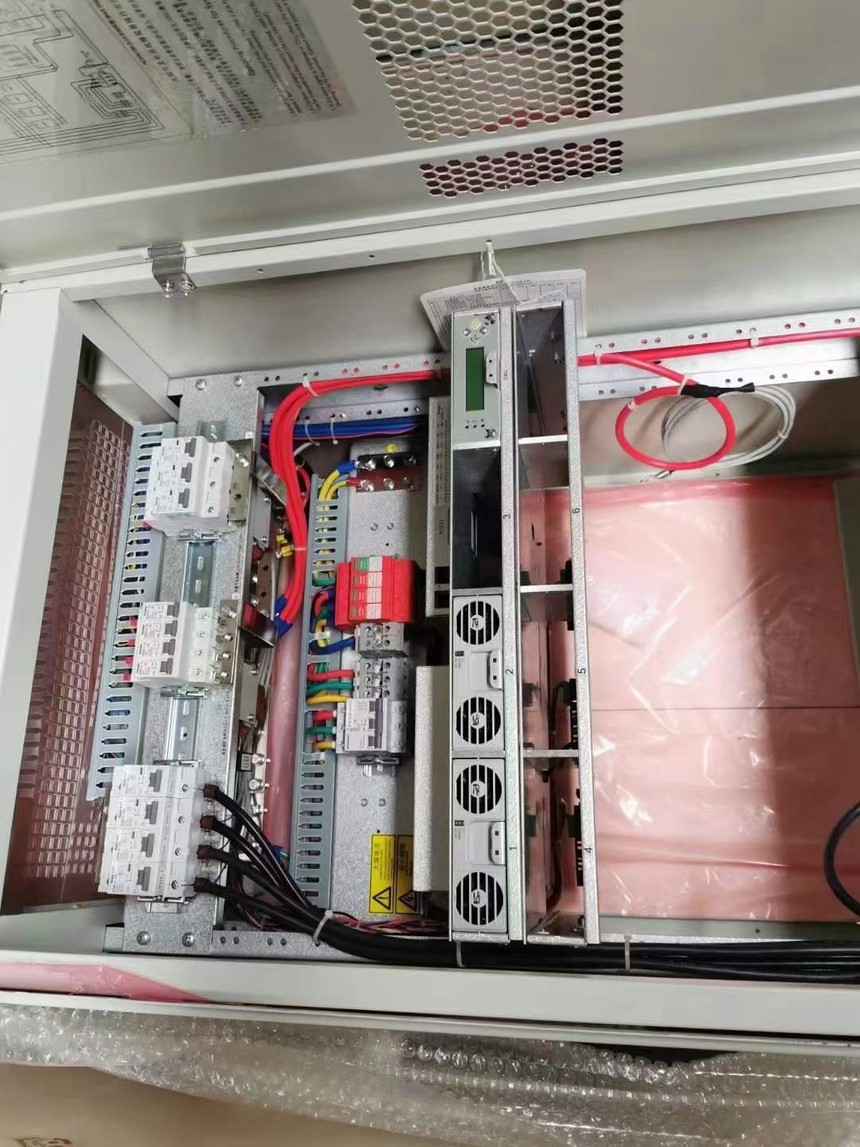

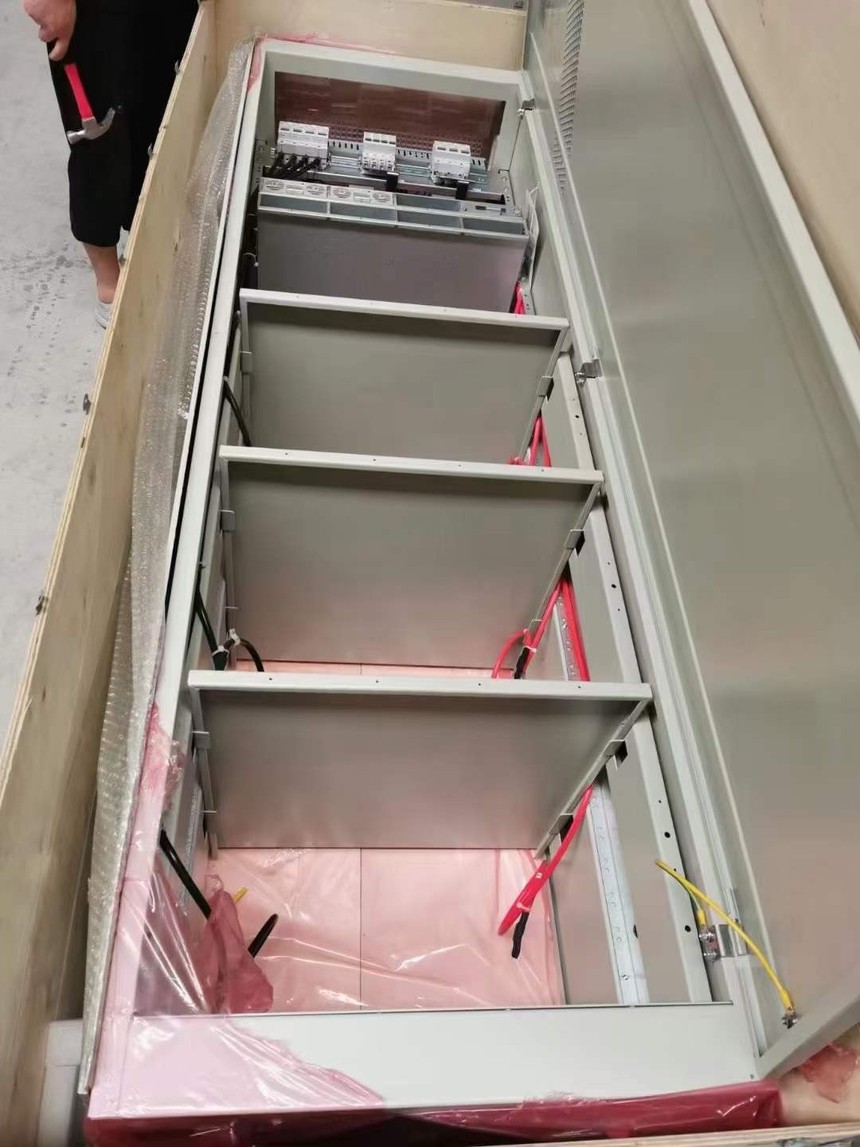

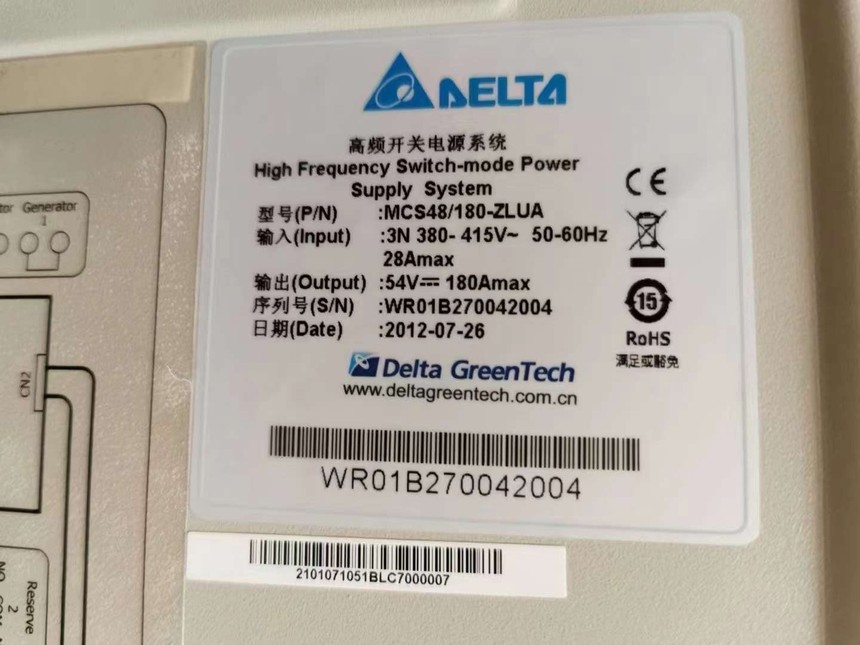

台达/中达电通MCS48/180高频开关电源电池柜

: ~~暂无价格~~

产品说明
产品参数

中达电通MCS3000D-48-50A电源机柜电源室内48v一体化电源机柜中达电通MCS3000D-48-50A机柜报价

中达电通MCS3000D高频开关电源系统

型号:MCS3000D-48/50A(200)(250A)

机种号;MCS48/600-YMUB2

执行标准:Q/TENJ 1-2009

输入:SN 380V-50HZ-64 AMAX

输出:48v-250A/200A

台达中达电通股份有限公司

MCS3000D-48/50A详细参数

监控

CUC-09H

电源模块

DPR48/50-D-DCE

*输出

600A

尺寸

600mm(W)×450mm(D)×2000mm(H)

注:1.DPR48/50-D-DCE 与DPR48/30-D-DCE 除容量不同外,模块的外形、接口及通信互相兼容;

2. DPR48/50-D-DCE 与DPR48/30-D-DCE模块在380Vac输入时,模块自动保护不损坏。

模块参数:

ESR-48/56AC台达 MADE IN CHINA

中达电通(台达)MCS3000D基本配置

● 交流输入: 380Vac 三相五线制
● 系统*容量: -48V/600A: shelf,每排4台整流模块
● 负载分路 :200A×4路,100Ax4路,63Ax1路,32Ax1路,10Ax2路
● 电池分路:500A×2

中达电通(台达)MCS3000D外形尺寸与重量

● 尺寸(mm):600(宽)x450(深)x1600(高)
● 重量(kg): 约110kg(含12台-48V

MCS3000D系列整流模块

DPR48/50-D-DCE技术参数
直流输出
● 输出电压范围 -40Vdc~-59.5Vdc
● 额定输出电流 50A
● 输出功率 2880W
● 负载效应 ≦±0.5%
● 均流特性 ≦±3%
● 源效应 ≦±0.1%
● 稳压精度 ≦±0.6%
● 限流 20%~110%连续可调
● 衡重杂音 <2mV
● 宽频杂音 <50mV(3.4kHz~150kHz)
<20mV(0.15MHz~30MHz)
● 峰峰杂音 <100mV(0MHz~20MHz)

中达电通(台达)MCS3000D监控单元
CUC-06HC技术参数
● 输入电压正常直流电压-48Vdc(18~70Vdc)
● 显示方式 128X64点阵LCD显示
绿灯: 当系统正常时亮(无任何告警)
黄灯: 当系统告警时闪烁,均充时常亮
红灯: 当系统出现模块关机时亮

以上便是中达电通(台达)MCS3000D产品简介。

中达电通MCS3000D-48-50A应用领域:

● 模块容许电网输入电压变化范围宽(90Vac~300Vac),可承受380Vac,模块不损坏。
● 整流模块采用先进的软开关技术,功率密度高。
● 采用先进的拓朴电路,宽负载范围内实现软开关技术,转换效率高
● 采用Interleave PFC技术,功率因数大于0.99,交流输入电流谐波失真低,小于5%。
● 高功率密度:功率密度大于2W/cm3(34W/incspan);
● 智能监控单元对蓄电池采用先进的充电管理模式,有助于延长电池使用寿命。
● 系统具有效能管理功能,可以有效地提高系统的工作效率,达到节能减排的目的。
● 系统通过RS-232接口实现本地和远程集中监控,又可通过加装TCP/IP网卡接入局域网或广域网。
● 系统内整流模块可热插拔,所有前部,因而系统安装、扩容和维护极为方便。
● 具有过电流、过电压、过温度等多种保护和告警功能,系统可靠性高。
● 系统装有多级防雷、防浪涌电压保护装置;符合IEC61000-4-5标准,能承受8/20uS,20kA,*40kA电流冲击。
● 适应温度范围更宽,工作温度范围 -40 ~ 75℃
适用场合
适用于各移动通信基站、综合接入网点、数据机房、FTTx等室内场合。

机种号	监控模块	整流模块	*输出容量	设备尺寸
MCS48/600-YLUB	CUC-09H	DPR48/50-D-DCE	600A	600mm(W)×450mm(D)×2000mm(H)
MCS48/300-YLUB	CUC-09H	DPR48/50-D-DCE	300A	600mm(W)×450mm(D)×2000mm(H)
MCS48/300-ZLUB	CUC-09H	DPR48/30-D-DCE	360A	600mm(W)×450mm(D)×2000mm(H)
MCS48/300-ZMUB	CUC-09H	DPR48/30-D-DCE	360A	600mm(W)×450mm(D)×1600mm(H)
MCS48/600-YMUB	CUC-09H	DPR48/50-D-DCE	600A	600mm(W)×450mm(D)×1600mm(H)
MCS48/300-YMUB	CUC-09H	DPR48/50-D-DCE	300A	600mm(W)×450mm(D)×1600MM(H)
