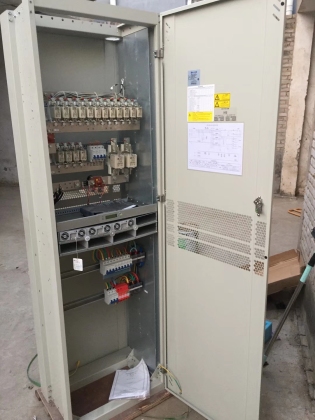

中达电通48V开关电源柜,中达电通室内高频电源柜 产品说明 中达电通MCS3000D，48V开关电源柜,中达电通室内高频电源柜，基站通信电源柜 17358751718
2配电要求:对于客户接系统用配电空开必须满足以下要求: 空开容量必须大于系统输入总空开（或系统总容量）且最小不得低于 63A。 3.工作温度:-5℃～40℃（推荐温度:10℃～35℃） 4.环境湿度:0～95％RH（不结露） 5.海拔高度:＜4000m（2000m～400m时，系统降额使用） 6.楼板承载力:＞600kg/m 7.接地电阻:＜4或依照当地相关法规之要求 8.照明需求:750x（均匀照度，或依当地法规要求 9.楼板高度＞3m（若有高架地板，则另计入） 前方预留空间:800mm 后方预留空间:300mm 侧面预留空间:600mm 10.基本避雷:市电输入的高压配电变压器的初级侧，应装置适当的避雷器。 系统介绍与特性规格 2.1概述 本系列电源系统，单机为48V/50A的整流模块产品提供稳定可靠直流电源，供应电信机房通信设备使用。 2.2中达电通MCS3000D，48V开关电源柜,高频室内，通信电源柜 系统特性规格 2.2.1系统特性: 1.系统具N＋1备用容量 2.宽输入电压范围（90～300Vac，其中90175vac为线性降功率使用） 3.模块工作温度范围宽（5℃～＋75℃，其中45℃～75℃为线性降功率使用）4.模块化精密设计，易扩容 5.具有热插拔功能，可在不影响运作下，更换模块 6.重量轻，整流模块仅重2kg 7.高功率密度 8.高功率因数（PF＞0.99） 9.高效率模块（额定输出54Vdc时，效率≥91％） 10.具有阀控式电池浮充电压温度补偿 11.先进的负载均流技术，均流特性极佳 12.通过RS-232通讯接口达到智能型三遥功能 13.可装设低压隔离开关，保护电池过度放电 14.高密度的直流配电单元 15.系统具有优良的输入低电压启动功能
产品参数
系统最大提供48V/600A容量，高度有20米和1.6米，直流配电设计在机柜上方，另有低电压隔离保护可选。 必选项: 交流输入 380Vac，三相五线制 负载分路 63A×6路（熔丝） 电池分路 63A×6路（空开） 电池分路 500A×2路（熔丝） 机架自用:63A×1路（三相） 交流开关 2.3每个模块配20A×1路（单相） 低压隔离开关:负载隔离保护LLVD和电池隔离保护BLVD 可选项: 手动（或自动）切换 交流两路输入 交流分路（客户留用）:具体分路配置按照客户需求而定 交流侦测板 含交流电压侦测、交流频率侦测、交流电流侦测 负载分路 最大可支持12路熔丝或25路空开（具体分路配置按照客户需求而定 最大可支持7路熔丝或14路空开（具体分路配置按照客户需求而定 电池分路 熔丝独立侦测板:最大提供4路电池，28路负载独立侦测状态 负载电流侦测:通过分流器/霍尔侦测 两路电池侦测:通过霍尔侦测 环境侦测 含烟感、水禁、门禁和湿度侦测 外型尺寸与重量 2.4尺寸（mm）:600×450×2000或1600（宽×深×高） 2.4.1重量（kg）:约120（含12台整流模块） 系统异常告警与故障排除
