  台达WPS-48 50YF(100A)，室外通信一体化电源柜，48V开关电源柜中达电通，室外48V250A电源柜

本系列整流模块（Switch-Mode Rectifier，缩写为SMR）是专为提供通信设备、工业用途和计算机办公设备的高频开关电源整流模块，单机输出为50A。用正面插入固定，装拆、保养均很容易。整流模块弹性组合方式，当系统负载需求增加时，提供经济且适中的系统扩容选择。且不须将系统断电即可由前面将整流模块取出保养。

本整流模块采用自动功率因数补偿（PFC）设计，功率因数达0.99以上。而每个整流模块均配备断路器，方便了保养或维修时将整流模块与系统切离。

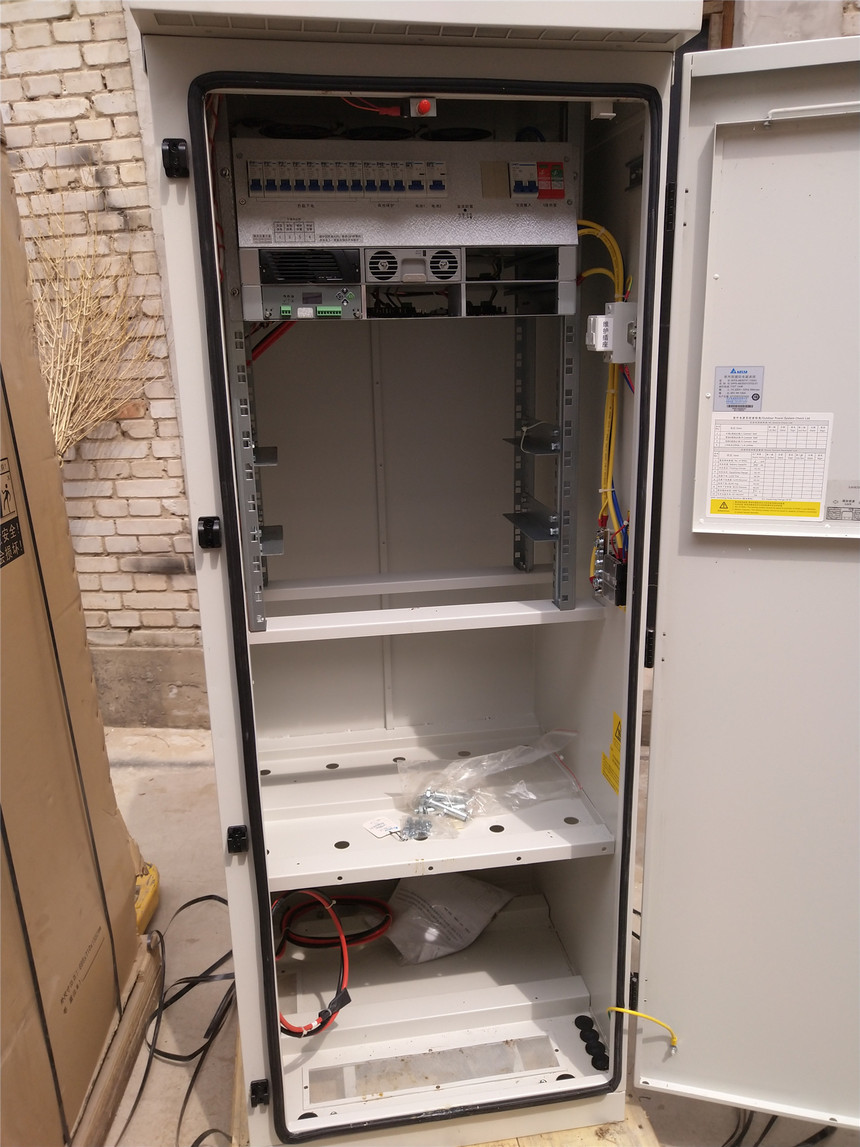

1台达WPS-48 50YF(100A)，室外通信一体化电源柜，48V开关电源柜中达电通，室外48V250A电源柜外观及构造

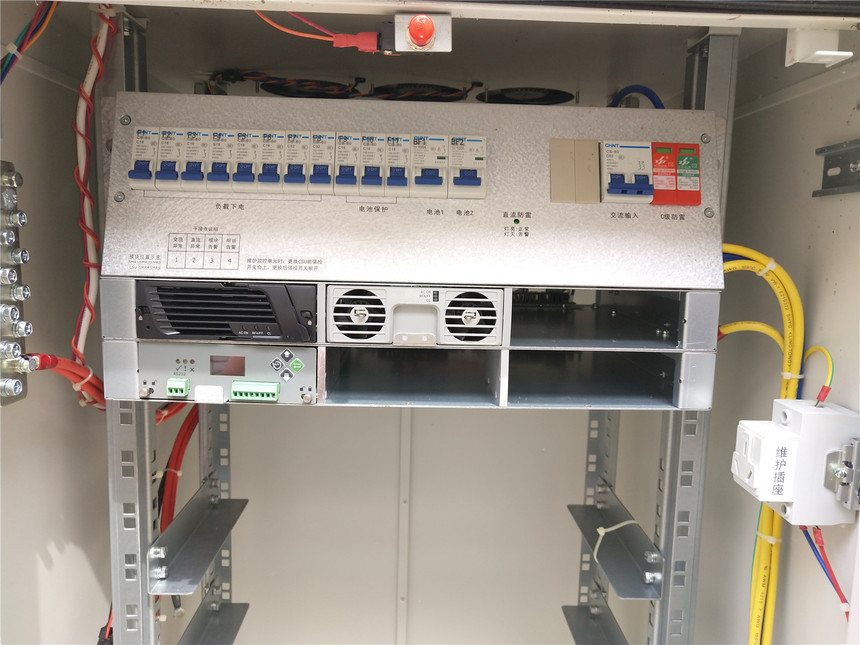

整流模块前面板包含有告警指示灯（RFA/FF）、AC电源指示灯（ACON）和限流指示灯（CL）其详细所在位置如图7-1所示。并且在模块进气口加装了保护网，维护人员安全，冷却风扇可在现场更换。

 2技术参数

2.1单体模块特性

功率:2880W

效率:≥91％（额定输出54vdc时）

3交流输入

频率:45Hz～66Hz

电压:220Vac（单相）（b）电压
176Vac～310vac（满载）
90Vac～175Vac（50％负载线性降功率输出）
功率因数＞0.99（输入电压220V，，输出电压54.0V，输出满载时）（c）功率因数
4）直流输出
（a）电压
标称电压:-54V
:标称电压-48Vdc，浮充电压为-42Vdc～58vdc（可调）出厂设在浮充电压

54.0V

 台达WPS-48 50YF(100A)，室外通信一体化电源柜，48V开关电源柜中达电通，室外48V250A电源柜

1）系统运作之前，请务必确认系统接地良好以避免造成触电而使人员受伤

2）系统运作之前，请务必确认输入电压、频率、所装置断路器或熔丝及其它条件是否符合所订规格。
3）为防止意外发生，对可允许自行更换的零件（如熔丝），若有需要时，请更换相同规格的零件，并且不可对系统任意加装或修改。
4）为增加交流输入断路器与直流输出开关寿命，请尽量避免不必要的开（ON）、关（OFF）动作。特别是当整流模块未启动及没有输入电压之前，严禁开启输出断路器
5）系统与电网开关必须设有隔离开关，使系统在安装或维修时得以离线作业。
6）本系统的整流模块在冷机或热机状态下皆能并联正常，所以若系统有多余的整流模块不使用，请将交流输入与直流输出断路器切断（OFF），不能让整流模块长期处在空载热备机状态，当模块需要重新启用，则应先开启交流开关，待模块输出电压稳定后，再开启直流开关
7）为避免电击应注意:
a.不要在雷雨时插拔任何电缆或者安装、维护及配置产品
b.不要对那些明显进水、着火或结构损坏的设备加电
c.先断开已连接的电源线、通讯系统、网络和调制解调器，除非是特定的安装与配置程序
