全新原包台达（中达）电通MCS1800C-48/30A（90A)开关电源|MCS-48/90-ZSFE电源模块

全新原包台达（中达）电通MCS1800C-48/30A（90A)开关电源|MCS-48/90-ZSFE电源模块

全新原包台达（中达）电通MCS1800C-48/30A（90A)开关电源|MCS-48/90-ZSFE电源模块

全新原包台达（中达）电通MCS1800C-48/30A（90A)开关电源|MCS-48/90-ZSFE电源模块

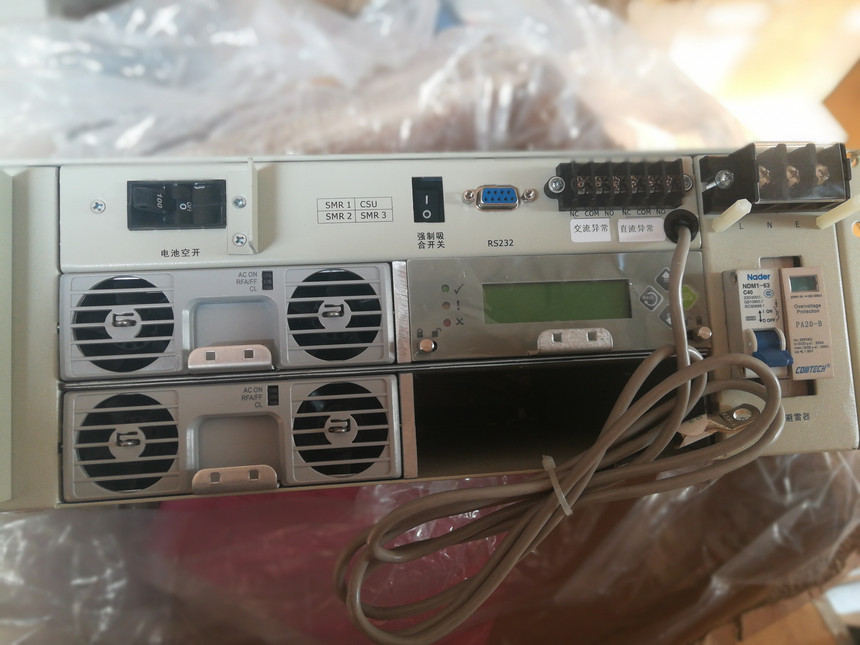

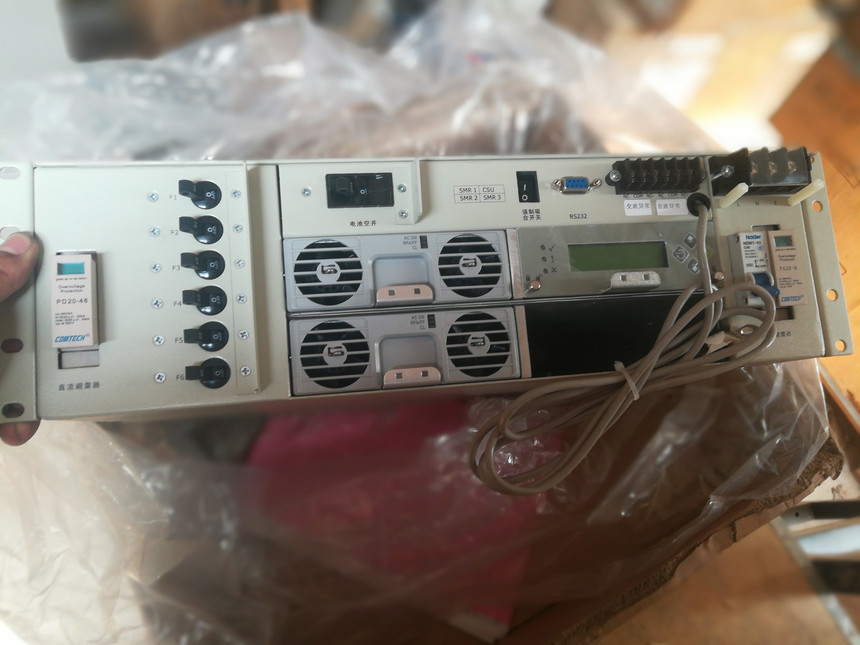

MCS3000D/MCS1800C 系列 3U 嵌入式电源 MCS48/150-YSCE MCS48/90-ZSCE 产品介绍 本 3U 嵌入式电源系统是采用 MCS3000D 系列 -48/50A 或 MCS1800C 系列 -48/3通信电源系统，系统*大容量为 48V/ 150A（或 90A）。采用全正面接线方式，非常适机柜中或机柜后门无法打开的情况下使用。 采用全功能监控模块，具有完善的电池管理均 / 浮充、温度补偿、限流、休眠功能等 基本配置 交流输入 220Vac，单相输入 系统*大容量 150A 或 90A（*多可以配置 3 台 50A 或 30A 整流模块负载分路 40A(B)×2; 20A(B)×1; 16A(B)×1; 10A(B)×1 （*大可配置 63A 以下 7 个空开分路） 电池分路 100A（或 63A）× 1 路 交流输入开关 40A × 1 路（单相）

可选配置 第二路电池分路 1 路 负载低压保护隔离开关 1 路 温度侦测线 环境温度侦测线 ×1 直流防雷 15KA×1 输入干节点 3 路无源输入干节点 外观尺寸及重量 尺寸（mm） 482（宽）×334（深）× 133（高） 重量（kg） 15（含 3 台整流模块） 注：1. MCS48/150-YSCE 配置 48V/50A 整流模块，MCS48/90-ZSCE 配置 48V/30A 整流模块

·

·

MCS3000D/MCS1800C 系列整流模块 DPR48/50-D-DCE DPR48/30-D-DCE 说明：DPR48/50-D-DCE 与 DPR48/30-D-DCE 模块外形接口相同，可兼容 工作环境条件 告警与保护 环境温度：DPR48/50-D-DCE: -25℃～ +45℃ ( 满载 ) 输入过 / 欠电压保护 自动关机保护。输入正常后，

·

DPR48/30-D-DCE: -25℃～ +55℃ ( 满载 ) 自动恢复正常。 相对湿度 ：0 ～ 95% （不凝结） 输出过电压保护 模块自动停机且锁住。需重 新开机才能恢复。 交流输入 过流及短路保护 短路时模块自动关机保护。 输入电压：176Vac~300Vac ( 满载 ) 短路或过电流故障排除后， 输入电流： DPR48/50-D-DCE: ＜ 15A ( 额定输入 )

·

175Vac~90Vac 线性降载至 50% 模块可自动恢复输出。 DPR48/30-D-DCE: ＜ 12A ( 额定输入 ) 过温保护 停机保护，温度正常后自动 恢复输出等。 频率： 45Hz ～ 65Hz 效率： ≥ 91% 功率因数： > 0.99 ( 额定输入 )

·

产品可靠性 平均故障间隔时间 (MTBF)： >150000 小时 电流失真度 (THD)： ＜ 5%

·

外形尺寸及重量 直流输出 尺寸 ( 高 × 宽 × 深 )：40.8mm×125.5mm×269.9mm 电压： 40Vdc ～ 58Vdc 重量： 2.0 kg 电流： DPR48/30-D-DCE 30A 均流特性： ≦ ±3%（50% ～ 100% 负载 输出容量： DPR48/30-D-DCE 1800W

·

DPR48/50-D-DCE 2880W

·

DPR48/50-D-DCE 50A

·

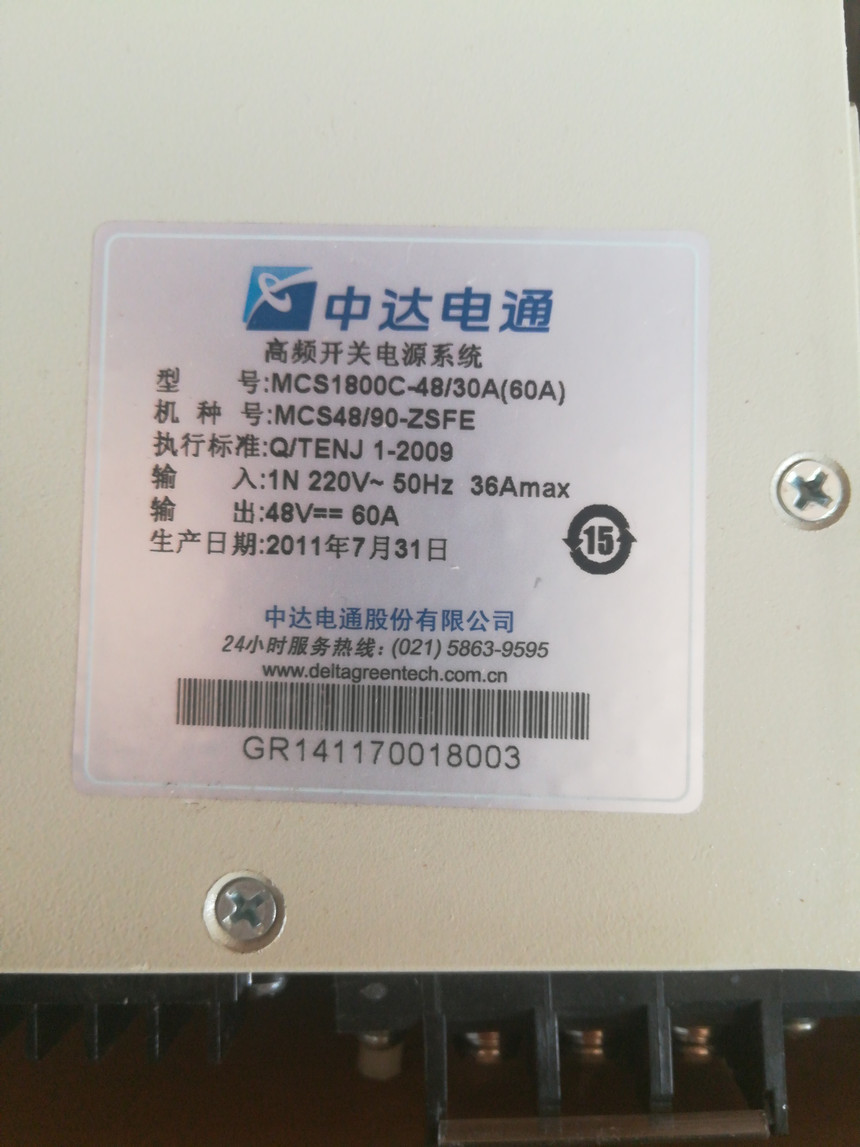

台达中达电通MCS1800C-48/30A（90A)|MCS-48-90-ZSFE
MCS3000D/MCS1800C Series 3U Embedded Power Supply MCS48/150-YSCE MCS48/90-ZSCE Product Description This 3U Embedded Power Supply System is a communication power supply system using MCS3000D Series-48/50A or MCS1800C Series-48/3. The maximum capacity of the system is 48V/150A (or 90A). Full front wiring mode is adopted, which is very suitable for use in cabinet or when the back door of cabinet cannot be opened. Full-function monitoring module is adopted, with perfect battery management, float charging, temperature compensation, current limiting, dormancy function and other basic configurations, AC input 220 Vac, single-phase input system maximum capacity 150A or 90A (up to three 50A or 30A rectifier module load shunts 40A (B) *2; 20A (B) *1; 16A (B) *1; 10A (B) *1 (up to seven open shunts under 63A can be configured) Battery shunt 100A (or 63A)*1 AC input switch 40A*1 (single phase)
Optional configuration of the second battery shunt, 1 load low voltage protection disconnector, 1 temperature detection line, 1 DC lightning protection 15KA * 1 input trunk node, 3 passive input trunk nodes, exterior dimension and weight dimension (mm) 482 (wide)x 334 (deep)x 133 (high) weight (kg) 15 (including 3 rectifier modules). Note: 1. MCS48/150-YSCE configuration 48V/50A Rectifier module, MCS48/90-ZSCE configuration 48V/30A rectifier module
